CAD线型免费下载大全：海量资源一键获取

在CAD制图过程中，线型是表达设计意图的重要元素。无论是机械图纸的隐藏线、建筑图纸的轴线，还是电气图纸的线路标识，合适的线型都能让图纸更加清晰专业。然而，默认线型库往往无法满足所有需求，寻找合适的CAD线型成为许多设计师的痛点。本文为您整理了一份CAD线型免费下载指南，帮助您快速获取海量资源。

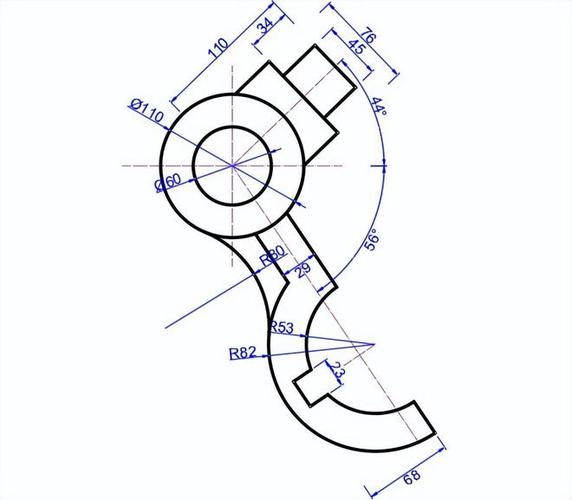

为什么需要自定义CAD线型？

AutoCAD自带的线型种类有限，通常只包含实线、虚线、点画线等基础类型。在实际项目中，不同行业有各自的标准线型要求。例如：

• 建筑制图中，需要区分墙体线、门窗线、尺寸标注线
• 机械设计中，螺纹线、齿轮线、焊缝符号都有特定线型规范
• 电气图纸中，不同电路路径需要用不同线型区分
• 园林规划中，植物边界、道路中心线、管线走向各有专属线型

通过下载专业线型库，可以大幅提升绘图效率，避免手动创建复杂线型的繁琐过程。

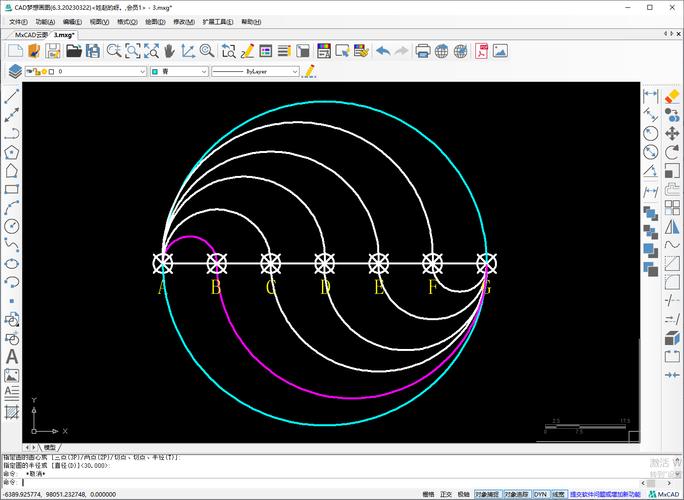

CAD线型文件格式说明

CAD线型文件通常以.lin为扩展名，这是一种纯文本格式，记录了线型的定义规则。一个lin文件可以包含多个线型定义，每个定义包括线型名称、描述和图案参数。常见的线型资源包会提供：

• 标准线型：实线、虚线、点线、双点画线等
• 复合线型：包含文字或符号的线型，如消防管线标注
• 行业专用线型：符合GB、ISO、ANSI等标准的线型
• 定制线型：根据特定图纸需求制作的线型

高质量CAD线型免费下载渠道

1. 专业CAD资源网站

国内多个CAD资源平台提供分类清晰的线型下载。这些网站通常按行业、用途、标准进行分组，并提供预览图。下载前建议确认线型版本是否兼容您的CAD软件版本。部分网站还提供线型管理工具，帮助用户批量安装和预览。

2. 设计师社区与论坛

活跃的设计师社区是获取特殊线型的好去处。资深设计师会分享自己制作的线型文件，这些线型往往经过实际项目检验，实用性较强。通过社区互动，还可以获得线型修改和定制的建议。

3. 开源CAD项目资源库

一些开源CAD项目会附带丰富的线型资源，这些资源经过开源社区维护，更新及时且兼容性好。下载时注意查看许可证要求，确保可用于商业项目。

如何安装和使用下载的线型？

获取lin文件后，安装步骤非常简单：

1. 将下载的.lin文件复制到CAD的支持文件搜索路径中，通常为Support文件夹
2. 在CAD命令行输入LINETYPE命令，打开线型管理器
3. 点击“加载”按钮，浏览找到您存放的线型文件
4. 选择需要的线型，点击“确定”完成加载
5. 在图层特性管理器中为图层指定新加载的线型

如果下载的是压缩包，建议先解压到固定文件夹，方便后续管理。部分资源包还会包含.shx形文件，这些文件需要一同放置到支持路径中。

线型使用注意事项

使用下载的线型时，有几点需要留意：

• 线型比例：不同图纸比例下，线型显示效果差异很大。使用LTSCALE命令调整全局线型比例，或为特定对象单独设置线型比例
• 线型兼容性：高版本CAD创建的线型可能在低版本中无法识别，下载时注意版本匹配
• 文字样式：包含文字的复合线型依赖特定文字样式，如果缺少对应字体，线型中的文字可能显示为乱码
• 打印输出：打印前务必预览线型效果，确保线宽和颜色设置符合出图要求

推荐几款实用线型资源

根据多年使用经验，以下几类线型资源值得收藏：

• 国家标准线型库：涵盖GB/T 4457.4-2002规定的各类线型，适合国内工程项目
• 景观园林专用线型：包含树木、灌木、草坪、铺装等常用图例线型
• 消防与给排水线型：喷淋管、消防栓、给水管、排水管等专用线型
• 道路与交通线型：车道线、人行横道、停车位、交通标志线等
• 电气与通信线型：强弱电线路、光纤、电缆桥架、接地线等

这些资源包通常包含预览图和使用说明，方便快速选择。

自行创建线型的简易方法

如果现有线型仍不能满足需求，可以尝试自行创建。CAD提供了简单的线型定义语法，只需在文本编辑器中编写即可。基本格式为：

 *线型名称, 线型描述 A, 落笔长度1, 抬笔长度1, 落笔长度2, 抬笔长度2, ...

例如，创建一个由长线和短点组成的线型：

 *自定义线型1, 长线短点 A, 1.0, -0.2, 0.0, -0.2

其中正数表示落笔绘制长度，负数表示抬笔空白长度，0表示一个点。通过组合不同的长度数值，可以创造出各种图案。

资源获取与后续支持

本文推荐的资源均可通过搜索引擎找到，建议使用“CAD线型库 免费”、“lin文件 下载”、“CAD线型 国家标准”等关键词进行检索。下载时注意选择信誉良好的网站，避免携带恶意代码。如果遇到线型无法加载或显示异常，可以检查文件编码是否为ANSI格式，或者尝试用记事本打开查看线型定义是否完整。

掌握线型下载和使用技巧，能够显著提升CAD绘图效率。希望本文整理的指南能帮助您快速找到合适的线型资源，让图纸表达更加精准专业。如果在使用过程中遇到问题，不妨多尝试几个资源来源，或者参考CAD官方帮助文档中的线型章节。
